Miscelatore sommergibile QJB Miscelatore di fanghi di acque reflue ed elica di flusso

Ottimizza l'efficienza del trattamento delle acque reflue con il miscelatore sommergibile QJB di Nanjing Wangyang Pumps. Disponibile nelle serie con miscelazione ad alta velocità ed elica a bassa velocità, questa apparecchiatura con grado di protezione IP68 offre un'omogeneizzazione superiore dei fanghi e una potente generazione di flusso prevenendo efficacemente la sedimentazione.

Disponibilità:

Quantità:



Informarsi

Descrizione

Specifica

Applicazioni

Caratteristiche e vantaggi

Precauzioni per la selezione

Introduzione del miscelatore sommergibile QJB‌

‌La serie QJB è una soluzione sommergibile versatile progettata per diverse esigenze industriali. A seconda del processo, offre due configurazioni: il 'tipo misto' a trasmissione diretta per la turbolenza e l''elica a bassa velocità' con ingranaggi ridotti per la circolazione. Disponibili con corpo in ghisa (fuso) o acciaio inossidabile (stampato) per adattarsi a vari ambienti corrosivi.

Serie di miscelazione ad alta velocità‌

Ideale per vasche di bilanciamento di impianti di trattamento delle acque reflue, vasche di nitrificazione/denitrificazione, vasche di trattamento/stoccaggio fanghi e processi industriali che prevedono la miscelazione di liquidi con solidi sospesi. Previene efficacemente la sedimentazione.

‌Serie di eliche a bassa velocità‌

• Adatto per serbatoi di aerazione delle acque reflue industriali e municipali, serbatoi anaerobici, serbatoi di nitrificazione/denitrificazione su larga scala, serbatoi a fanghi attivi a disco, piscine di disinfezione e miscelazione industriale. Genera un forte flusso d'acqua a basso taglio e a canale aperto, consentendo una facile creazione di:

Circolazione del fluido di grande volume

• Flusso dell'acqua della fase di nitrificazione/denitrificazione/rimozione del fosforo

Metodi di designazione del modello

operative‌‌Condizioni

• Temperatura media massima‌: ≤40°C

• Intervallo di pH del mezzo‌: 5–9

• Media densità‌: ≤1150 kg/m³

• Profondità massima di immersione per funzionamento continuo‌: ≤20 m

Struttura del miscelatore sommergibile

Il miscelatore sommergibile QJB è composto principalmente dal corpo del miscelatore, dal sistema di installazione e dall'apparecchiatura elettrica di controllo.

In base alla modalità di funzionamento, il miscelatore sommergibile QJB può essere suddiviso in due categorie: 1) Miscelatore sommergibile di tipo misto (corrispondente al miscelatore sommergibile a collegamento diretto); 2) Miscelatore sommergibile con elica a flusso lento (corrispondente al miscelatore sommergibile non collegato direttamente).

Secondo il metodo di formatura delle pale, il miscelatore sommergibile QJB è ulteriormente suddiviso in due sottocategorie: 1) Miscelatore fuso: le pale (ventole) sono formate per fusione e l'involucro del corpo principale è in ghisa; 2) Miscelatore per stampaggio: le lame sono formate mediante stampaggio e l'involucro del corpo principale è in acciaio inossidabile.

1. Miscelatore sommergibile di tipo misto

Come mostrato nella Figura 1, il miscelatore sommergibile a collegamento diretto è composto principalmente da due parti: la girante e il motore sommerso, con la girante montata direttamente sull'albero del motore. È generalmente dotato di un anello a getto (la sua funzione è aumentare il flusso assiale, ridurre il flusso radiale, ridurre le vibrazioni della girante e migliorare la stabilità operativa); mentre il miscelatore sommergibile con elica a flusso lento non è dotato di tale anello di getto.

2. Miscelatore sommergibile con elica a flusso lento

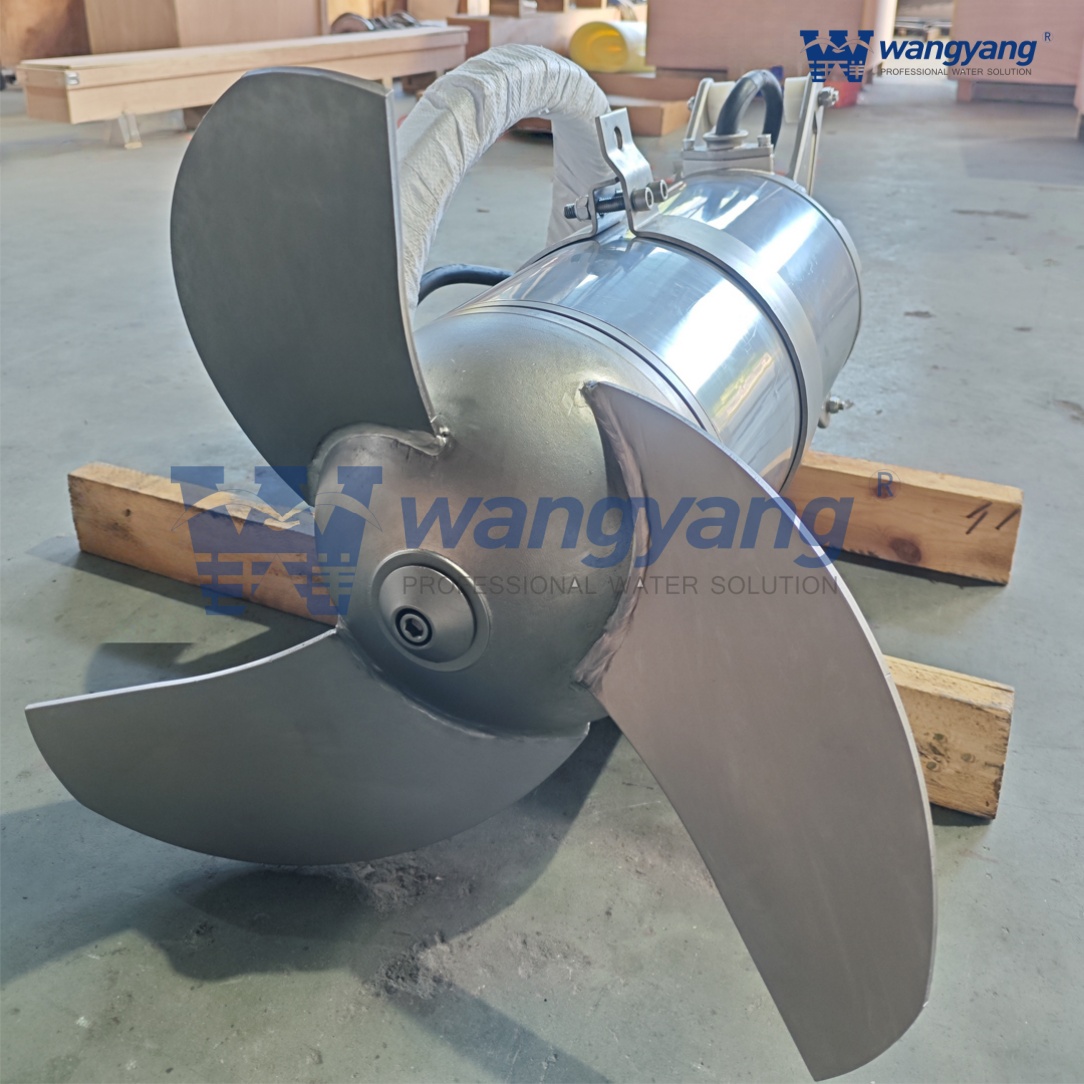

Come mostrato nella Figura 2, il miscelatore sommergibile con elica a flusso a bassa velocità è composto principalmente da tre parti: una girante, un motore sommerso e un dispositivo di riduzione della velocità. La girante è montata sull'albero di uscita del dispositivo di riduzione della velocità.

Tabella 1 Principali parametri prestazionali del miscelatore sommergibile QJB

sr.	Modello	Energia	Attuale	Velocità	Diametro girante	Spinta	Peso
1	QJB0,85/8-260/3-740C/S *	0.85	3.2	740	260	163	55
2	QJB1.5/6-260/3-980C/S*	1.5	3.9	980	260	290	55
3	QJB2.2/8-320/3-740C/S*	2.2	5.9	740	320	582	110
4	QJB4/6-320/3-980C/S*	4	9.3	980	320	609	115
5	QJB1.5/8-400/3-740/S	1.5	4.5	740	400	600	70
6	QJB2.5/8-400/ -740/S	2.5	7.3	740	400	800	70
7	QJB3/8-400/3-740/S	3.0	8.0	740	400	850	70
8	QJB4/6-400/3-980/S	4.0	9.6	980	400	1200	73
9	QJB4/12-620/3-80/S	4.0	14.5	480	620	1100	184
10	QJB5/12-620/3-480/S	5.0	18.0	480	620	1800	184
11	QJB75/12-620/3-480/S	7.5	26.8	480	620	2600	229
12	QJB10/12-620/3-480/S	10.0	29.3	480	620	2900	229
13	QJB12/12-620/3-480/S	12.0	32.0	480	620	3100	250
14	QJB15/12-620/3-480/S	15.0	42.8	480	620	4200	305
15	QJB18.5/12-620/3-480/S	18.5	55.0	480	620	5300	315
16	QJB22/12-620/3-480/S	22.0	65.0	480	620	6100	335
Nota: i modelli con un asterisco (*) dopo di loro sono miscelatori fusi, mentre il resto sono miscelatori punzonati

Tabella 2 Principali parametri prestazionali dell'elica sommergibile a bassa velocità

sr.	Modello	Energia	Attuale	Velocità	Diametro girante	Spinta	Peso
1	QJB1.5/4-1100/2-60/B	1.5	3.65	60	1100	680	150
2	QJB2.2/4-1100/2-80/B	2.2	5.05	80	1100	1925	160
3	QJB3/4-1100/2-100/ B	3.0	6.64	100	1100	2240	160
4	QJB414-1100/2- 130/B	4.0	8.62	130	1100	2640	165
5	QJB1.5/4-1400/2-43/B	1.5	3.65	43	1400	650	150
6	QJB2.2/4-1400/2-50/B	2.2	5.05	50	1400	845	160
7	QJB3/4-1400/2-65/B	3.0	6.64	65	1400	1250	160
8	QJB4/4-1400/2-75/ B	4.0	8.62	75	1400	1680	172
9	QJB1.5/4-1600/2-39/B	1.5	3.65	39	1600	680	155
10	QJB2.2/4-1600/2- 43/ B	2.2	5.05	43	1600	910	165
11	QJB3/4-1600/2-51/B	3.0	6.64	51	1600	1548	165
12	QJB4/4-1600/2-62/B	4.0	8.62	62	1600	1810	170
13	QJB1.5/4-1800/2-34/B	1.5	3.65	34	1800	1120	190
14	QJB2.2/4-1800/2-39/B	2.2	5.05	39	1800	1332	200
15	QJB3/4-1800/2-44/B	3.0	6.64	44	1800	1815	200
16	QJB4/4-1800/2-52/B	4.0	8.62	52	1800	2360	280
17	QJB5.5/4-1800/2-62/B	5.5	11.7	62	1800	2820	280
18	QJB2.2/4-2200/2-30/B	2.2	5.05	30	2200	1305	210
19	QJB3/4-2200/2-34/B	3.0	6.64	34	2200	1810	210
20	QJB4/4-2200/2-38/B	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/B	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/B	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/B	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/B	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/B	5.5	11.7	43	2200	2760	290
22	QJB3/4-2500/2-29/B	3.0	6.64	29	2500	1960	220
23	QJB4/4-2500/2-33/B	4.0	8.62	33	2500	2640	290
24	QJB5.5/ -2500/2-39/B	5.5	11.7	39	2500	2920	290
25	QJB7.5/4-2500/2-43/B	7.5	15.9	43	2500	3230	300

• Miscelazione e omogeneizzazione di acque reflue/acque reflue/fanghi

• Processi di ispessimento

• Disidratazione dei fanghi

• Ottimizzazione del trasferimento di calore

• Pulizia cisterne

• Prevenire la deposizione di particelle sulle pareti/fondi del serbatoio

• Rimozione dei solidi sospesi

• Antighiaccio

• Generazione del flusso d'acqua

• Sistemi di ricircolo

Caratteristiche

• Struttura e manutenzione: struttura compatta, dimensioni ridotte, peso leggero, funzionamento e manutenzione semplici, installazione e revisione convenienti e lunga durata.

• Design della girante: la struttura del design idraulico è ottimizzata per un'elevata efficienza operativa; le lame rivolte all'indietro hanno una funzione autopulente incorporata, che può impedire l'avvolgimento e l'intasamento dei detriti.

• Risparmio energetico e anti-sedimentazione: se utilizzato insieme a un sistema di aerazione, il consumo di energia viene notevolmente ridotto, l'efficienza del trasferimento di ossigeno viene notevolmente migliorata e la sedimentazione viene efficacemente prevenuta.

• Sigillatura del cavo: l'esclusivo design della sigillatura del cavo elimina completamente il rischio di perdite d'acqua attraverso il cavo.

• Protezione del motore: gli avvolgimenti del motore sono dotati di isolamento di classe F con grado di protezione IP68. Vengono adottati cuscinetti di alta qualità con lubrificazione una tantum e prestazioni esenti da manutenzione, dotati di rilevamento delle perdite della camera d'olio e funzioni di protezione dal surriscaldamento dell'avvolgimento del motore per garantire un funzionamento sicuro e affidabile del motore.

• Tenuta Meccanica: Vengono utilizzate due tenute meccaniche indipendenti, con la coppia di attrito in carburo di tungsteno resistente alla corrosione; tutti gli elementi di fissaggio sono realizzati in acciaio inossidabile.

• Tecnologia anticorrosione: i componenti standard adottano la tecnologia di separazione elettrolitica, che può prevenire efficacemente la corrosione.

Vantaggi

Vantaggio fondamentale	Vantaggi dettagliati
Alta efficienza e autopulente	Il design idraulico prevede lame rivolte all'indietro con funzione autopulente incorporata. Ciò impedisce ai detriti di avvolgere o intasare la girante, garantendo prestazioni elevate e costanti e riducendo i tempi di fermo.
Protezione del motore superiore	Progettato per durare a lungo, il motore è dotato di isolamento di classe F con grado di protezione IP68. I sensori integrati per le perdite della camera dell'olio e il surriscaldamento degli avvolgimenti forniscono protezione automatica contro guasti critici.
Risparmio energetico e di costi	Se utilizzato insieme ai sistemi di aerazione, il miscelatore migliora significativamente l'efficienza del trasferimento dell'ossigeno. Ciò si traduce in un consumo energetico drasticamente ridotto per l’intero processo di trattamento.
Sistema di tenuta affidabile	Presenta un design esclusivo di tenuta del cavo per eliminare i rischi di perdite d'acqua. L'albero utilizza due tenute meccaniche indipendenti realizzate in carburo di tungsteno resistente alla corrosione, garantendo una tenuta stagna anche in fluidi aggressivi.
Manutenzione facile	Progettato con una struttura compatta e leggera. L'uso di cuscinetti di alta qualità con lubrificazione unica rende l'unità praticamente esente da manutenzione, semplificando la revisione e riducendo i costi operativi.
Eccellente anticorrosione	I componenti standard sono sottoposti a trattamento con tecnologia di separazione elettrolitica e il corpo principale è disponibile in acciaio inossidabile (versione stampata) o ghisa, garantendo una forte resistenza agli ambienti corrosivi delle acque reflue.
Applicazione versatile	Disponibile in due serie distinte (miscelazione ad alta velocità e elica a flusso a bassa velocità), che gli consentono di gestire in modo flessibile qualsiasi cosa, dall'omogeneizzazione dei fanghi alla circolazione di fluidi di grandi volumi nei serbatoi di nitrificazione.

Per garantire i migliori risultati, fornire le seguenti informazioni:

• Scopo d'uso;

• Forma del serbatoio;

• Dimensioni del serbatoio, inclusa la profondità dell'acqua;

• Caratteristiche del mezzo: tra cui viscosità, densità, temperatura, contenuto di solidi, ecc.

La potenza corrispondente richiesta per il miscelatore è determinata in base al volume, alle dimensioni del serbatoio, alla densità e alla viscosità del liquido di agitazione. Uno o più miscelatori vengono utilizzati a seconda delle condizioni specifiche.

L'agitatore sommergibile QJB deve funzionare completamente immerso nell'acqua e non può funzionare in ambienti infiammabili, esplosivi o con liquidi altamente corrosivi! Se gli utenti hanno esigenze di utilizzo particolari, possono rimanere in contatto con il nostro dipartimento di ingegneria tecnica per fornire la migliore soluzione.
