Электрический одноступенчатый вертикальный турбинный насос с водяной смазкой

Бренд:
НАСОСЫ ВАНЯН

Доступность:

Внедрение вертикального турбинного насоса

Внедрение вертикального турбинного насоса

Вертикальный одноступенчатый или многоступенчатый насос с рабочим колесом смешанного или осевого потока, широкий гидравлический диапазон обеспечивает лучший выбор для удовлетворения конкретных условий эксплуатации. Сборные или чугунные, наземные или подземные комбинации напорной головки, вала и подшипников обеспечивают долгий срок службы благодаря вариантам открытой или закрытой конструкции линейного вала. Он может приводиться в движение стандартным двигателем VHS NEMA, двигателем VSS или дизельным двигателем через угловую коробку передач.

Производительность: ≤5000м⊃3;/ч

Напор: ≤350 м

Мощность двигателя: 5,5-1600 кВт

Номинальное напряжение: 380 В, 6 кВ, 10 кВ

Диаметр колодца: 100-950 мм

Макс. Диаметр разгрузки: 650 мм

Применение вертикального турбинного насоса

Муниципальный	Растения-отходы	Коммерческий/Промышленный
Поля для гольфа/орошение газона	Сельскохозяйственное орошение	Обезвоживание
Горное дело	Градирня	Аквапарки
Снег	Борьба с наводнениями	Циркуляция речной/морской воды
Пожаротушение	и т. д.

Материал вертикального турбинного насоса

Чаша: Чугун, Нержавеющая сталь

Вал: Нержавеющая сталь

Рабочее колесо: чугун, бронза или нержавеющая сталь.

Разгрузочная головка: Чугун или углеродистая сталь.

Объяснение структуры

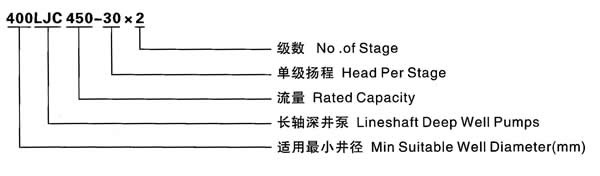

Номер модели Описание

Установка

Основные параметры

Тип	Этап	Емкость (м ³/ч)		Голова (м)		Мощность двигателя	Количество строк	Скорость вращения	Эффи.	Диам.
Тип	я	额定值	工作范围	额定值	工作范围	кВт	мм	об/мин	%	мм
100LJC10-4 ×	8	10	6,5-12	32	25-35	5.5	8	2940	62	92
	10			40	32-44	5.5
	12			48	38-53	5.5
	14			52	44-62	5.5
	16			64	51-70	5.5
	18			72	57-79	5.5
	20			80	64-88	5.5
	22			88	70-97	5.5
	24			96	76-106	5.5
	26			104	83-115	5.5
150LJC10-9 ×	8	10	8-16	72	54-75	5.5	12	2940	62	138
	9			81	61-84	5.5
	10			90	67-93	5.5
	11			99	61-102	7.5
	12			108	81-112	7.5
	13			117	87-121	7.5
	14			126	94-130	7.5
	15			135	101-140	11
	16			144	108-149	11
	17			153	114-158	11
	18			162	121-167	11
	19			171	128-176	11
150LJC20-11 ×	4	20	15-24	44	39-48	5.5	12	2940	67	150
	5			55	49-60	5.5
	6			66	59-72	7.5
	7			77	69-84	7.5
	8			88	78-96	11
	10			110	98-120	11
	12			121	118-144	15
	14			154	134-168	15
150LJC30-12,5 ×	5	30	21-36	62.5	51-69	11	8	2940	70	150
	6			75	61-83	11
	7			87.5	71-96	15
	8			100	82-110	15
	9			112.5	92-124	15
	10			125	102-138	18.5
	11			137.5	112-152	18.5
	12			150	123-165	22
	13			162.5	133-180	22
150LJC40-13,5 ×	4	40	30-46	54	50-62	11	8	2940	72	150
	5			67.5	62-77	15
	6			81	75-93	15
	7			94.5	87-108	18.5
	8			108	100-124	18.5
	9			121.5	112-139	22
	10			135	125-155	30
	11			148.5	137-170	30
	12			162	150-186	30
150LJC50-13 ×	4	50	30-55	52	46-66	11	8	2940	74	150
	5			65	57-82	15
	6			78	69-99	18.5
	7			91	80-115	22
	8			104	92-132	22
	9			117	103-148	30
225LJC60-20 ×	2	60	40-76	40	30-44	11	9	2940	75	181
	3			60	45-66	18.5
	4			80	60-88	22
	5			100	75-110	30
	6			120	90-132	37
	7			140	105-154	37
225ЛДЖК80-22,5 ×	2	80	60-100	45	38-49	15	9	2940	75	181
	3			67.5	57-73,5	22
	4			90	76-98	30
	5			112.5	95-122	37
225LJC90-20 ×	2	90	67-119	40	28-45	15	10	2940	75	190
	3			60	43-68	22
	4			80	57-91	30
	5			100	72-114	37
225LJC125-18 ×	1	125	89-142	18	15-22	11	10	2940	76	190
	2			36	30-43	18.5
	3			54	45-65	30
	4			72	60-86	37
250LJC130-8,5 ×	5	130	89-150	42.5	35-49	22	10	1460	78	242
	6			51	42-59	30
	7			59.5	49-69	37
	8			68	56-79	37
	9			76.5	63-89	45
	10			85	70-99	45
	11			93.5	77-109	55
	12			102	84-119	55
300LJC160-11,5 ×	3	160	125-200	34.5	28.5-39	22	14	1460	80	295
	4			46	38-52	30
	5			57.5	47,5-65	37
	6			69	57-78	45
	7			80.5	66,5-91	55
	8			92	76-104	75
	9			103.5	85,5-117	75
	10			115	95-130	75
	11			126.5	104,5-143	90
	12			138	114-156	90
300LJC185-12 ×	2	185	130-235	24	18.9-27	18.5	14	1460	80	295
	3			36	28.4-40	30
	4			48	37,8-54	37
	5			60	47.2-67	45
	6			72	56,7-81	55
	7			84	66-94	75
	8			96	75,6-108	75
	9			108	85-121	90
	10			120	94,5-135	90
300LJC220-13,5 ×	2	220	154-264	27	22-29	22	12	1460	80	295
	3			40.5	34-44	37
	4			54	45-59	45
	5			67.5	57-74	55
	6			81	68-89	75
	7			94.5	79-104	90
	8			108	91-119	90
350LJC300-15 ×	2	300	230-370	30	23-35	37	12	1460	80	346
	3			45	34,5-52,5	55
	4			60	46-70	75
	5			75	57,5-87,5	90
	6			90	69-105	110
	7			105	80,5-122,5	132
350LJC370-16 ×	1	370	270-460	16	11.5-19	30	12	1460	80	346
	2			32	23-38	55
	3			48	34,5-57	75
	4			64	46-76	90
	5			80	57,5-95	110
	6			96	69-114	132
350LJC400-18 ×	1	400	280-480	18	14-20,8	37	12	1460	80	346
	2			36	29-41	55
	3			54	43-62	90
	4			72	58-83	110
	5			90	73-104	132
400LJC450-30 ×	1	450	290-540	30	25-35	55	22	1475	80	430
	2			60	50-70	110
	3			90	75-105	150
	4			120	100-140	200
	5			150	125-175	250
400LJC550-27 ×	1	550	400-850	27	17.5-29	55	20	1475	81	430
	2			54	35-58	110
	3			81	52,5-87	180
	4			108	70-116	225
	5			135	87,5-145	280
450LJC650-32 ×	1	650	520-850	32	22-35	90	20	1475	80	520
	2			64	44-70	180
	3			96	66-105	250
	4			128	88-140	350
	5			160	110-175	400
450LJC900-30 ×	1	900	600-1100	30	24-34	110	20	1475	82	520
	2			60	48-68	225
	3			90	72-102	315
	4			120	96-136	400
	5			150	120-170	520
500LJC1000-29 ×	1	1000	790-1300	29	21-33	110	20	1475	83	600
	2			58	42-66	225
	3			87	63-99	350
	4			116	84-132	450
500LJC1250-30 ×	1	1250	800-1750	30	18.5-36	150	17	1475	84	600
	2			60	37-72	280
	3			90	55,5-108	400
	4			120	74-144	560
500LJC2000-31 ×	1	2000	1500-2400	31	25-36	250	22	1475	80	670
500LJC2000-31 ×	2	2000	1500-2400	62	50-72	500	22	1475	80	670

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

Вопрос: Каков диапазон производительности и напора вашего вертикального турбинного насоса?

О: Мы можем изготовить вертикальные турбинные насосы производительностью от 10 м3/ч до 3000 м3/ч и напором от 10 м3/ч до 300 м3.

Вопрос: Каков срок поставки вашего вертикального трубчатого насоса?

О: Для обычного материала насос может быть готов в течение 10 рабочих дней, поскольку у нас на складе имеется большое количество различных моделей запасных частей. Для специальных материалов, таких как бронза или дуплексная нержавеющая сталь, срок поставки составит около одного месяца, поскольку у нас редко есть на складе такие индивидуальные запасные части, а отливка этих специальных материалов занимает больше времени.
