QJB Tauchrührwerk Abwasserschlammmischung und Strömungspropeller

Optimieren Sie die Effizienz Ihrer Abwasseraufbereitung mit dem QJB Tauchrührwerk von Nanjing Wangyang Pumps. Diese IP68-zertifizierten Geräte sind in den Serien Hochgeschwindigkeitsmischen und Niedriggeschwindigkeitspropeller erhältlich und bieten eine hervorragende Schlammhomogenisierung und leistungsstarke Strömungserzeugung bei gleichzeitiger wirksamer Verhinderung der Sedimentation.

Verfügbarkeit:

Menge:



Erkundigen

Beschreibung

Spezifikation

Anwendungen

Merkmale und Vorteile

Vorsichtsmaßnahmen bei der Auswahl

Einführung des QJB-Tauchrührwerks‌

‌Die QJB-Serie ist eine vielseitige Tauchlösung, die für verschiedene industrielle Anforderungen entwickelt wurde. Abhängig vom Prozess bietet es zwei Konfigurationen: den direkt angetriebenen „Mixed-Type“ für Turbulenzen und den getriebereduzierten „Low-Speed-Propeller“ für Zirkulation. Erhältlich in den Gehäuseoptionen Gusseisen (gegossen) oder Edelstahl (gestanzt), um für verschiedene korrosive Umgebungen geeignet zu sein.

Hochgeschwindigkeits-Mischserie‌

Ideal für Ausgleichstanks in Kläranlagen, Nitrifikations-/Denitrifikationstanks, Schlammbehandlungs-/Lagertanks und industrielle Prozesse, bei denen Flüssigkeiten mit suspendierten Feststoffen vermischt werden. Verhindert effektiv Sedimentation.

‌Low-Speed-Propeller-Serie‌

• Geeignet für industrielle und kommunale Abwasserbelebungsbecken, anaerobe Becken, große Nitrifikations-/Denitrifikationsbecken, Scheibenbelebtschlammbecken, Desinfektionsbecken und industrielle Mischanlagen. Erzeugt einen starken Wasserfluss mit geringer Scherung und offenem Kanal und ermöglicht so die einfache Erstellung von:

Großvolumige Flüssigkeitszirkulation

• Wasserdurchfluss in der Nitrifikations-/Denitrifikations-/Phosphorentfernungsphase

Modellbezeichnungsmethoden

Betriebsbedingungen‌

• Maximale Mediumstemperatur‌: ≤40°C

• pH-Bereich des Mediums‌: 5–9

• Mittlere Dichte‌: ≤1150 kg/m³

• Maximale Eintauchtiefe bei Dauerbetrieb‌: ≤20 m

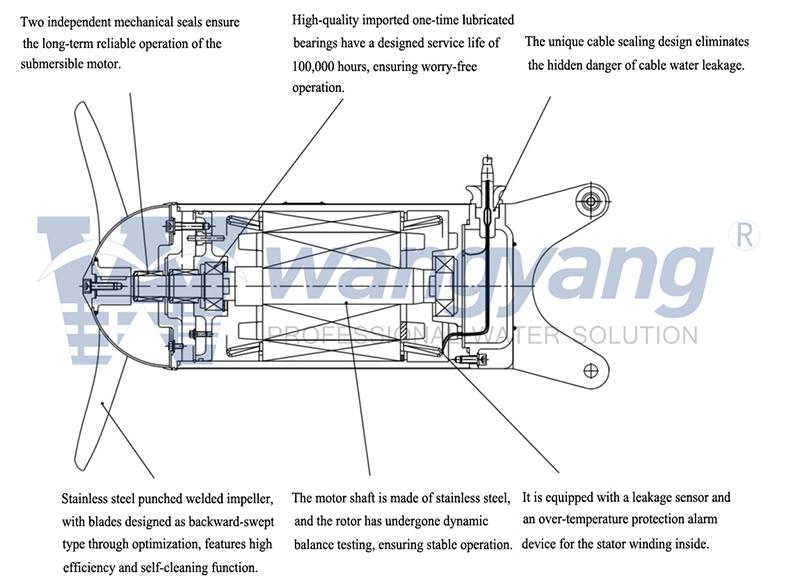

Aufbau eines Tauchmotorrührwerks

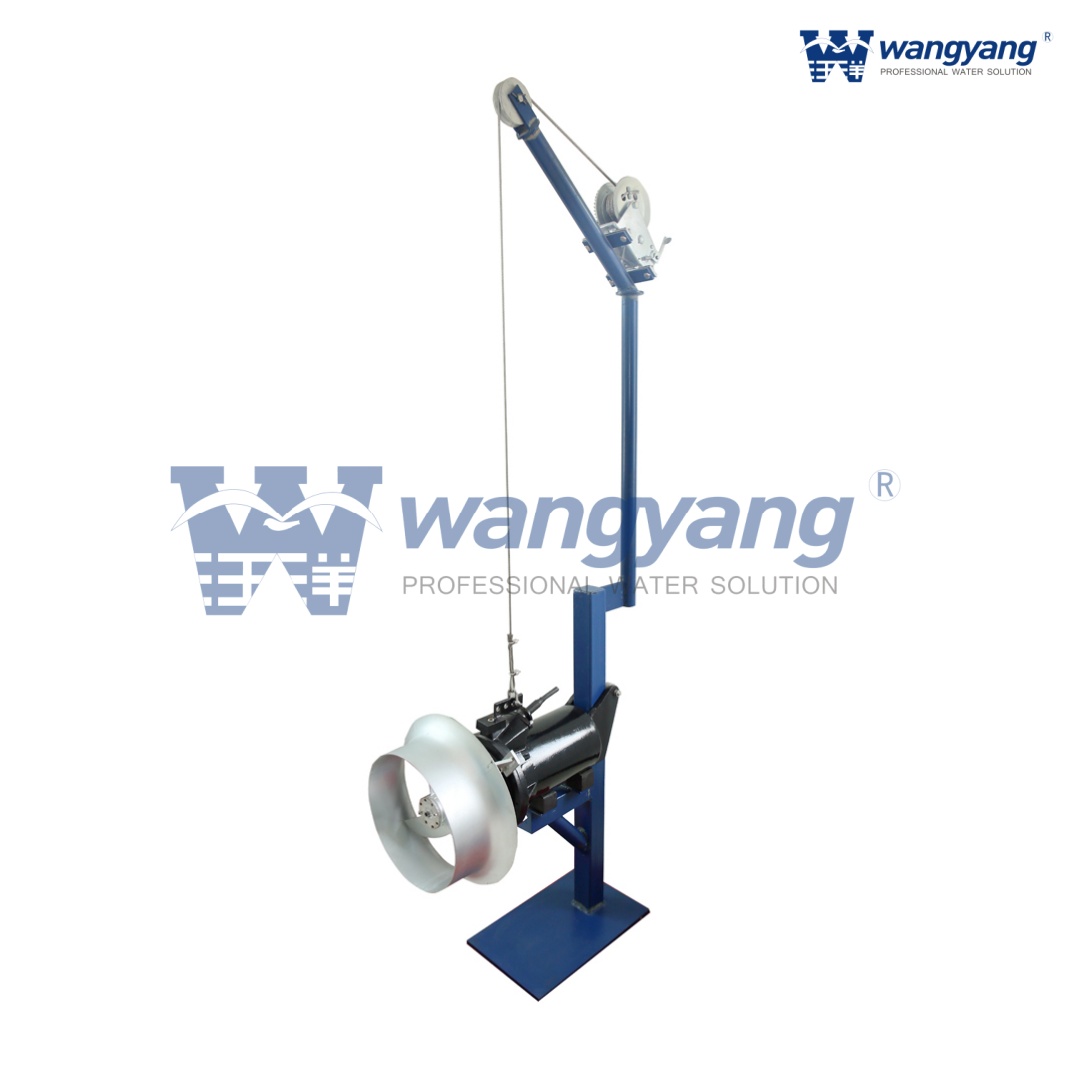

Das QJB-Tauchrührwerk besteht hauptsächlich aus dem Rührwerkskörper, dem Installationssystem und der elektrischen Steuerausrüstung.

Je nach Funktionsmodus kann das QJB-Tauchrührwerk in zwei Kategorien unterteilt werden: 1) Misch-Tauchrührwerk (entspricht dem direkt angeschlossenen Tauchrührwerk); 2) Tauchrührwerk mit langsamem Strömungspropeller (entsprechend dem nicht direkt angeschlossenen Tauchrührwerk).

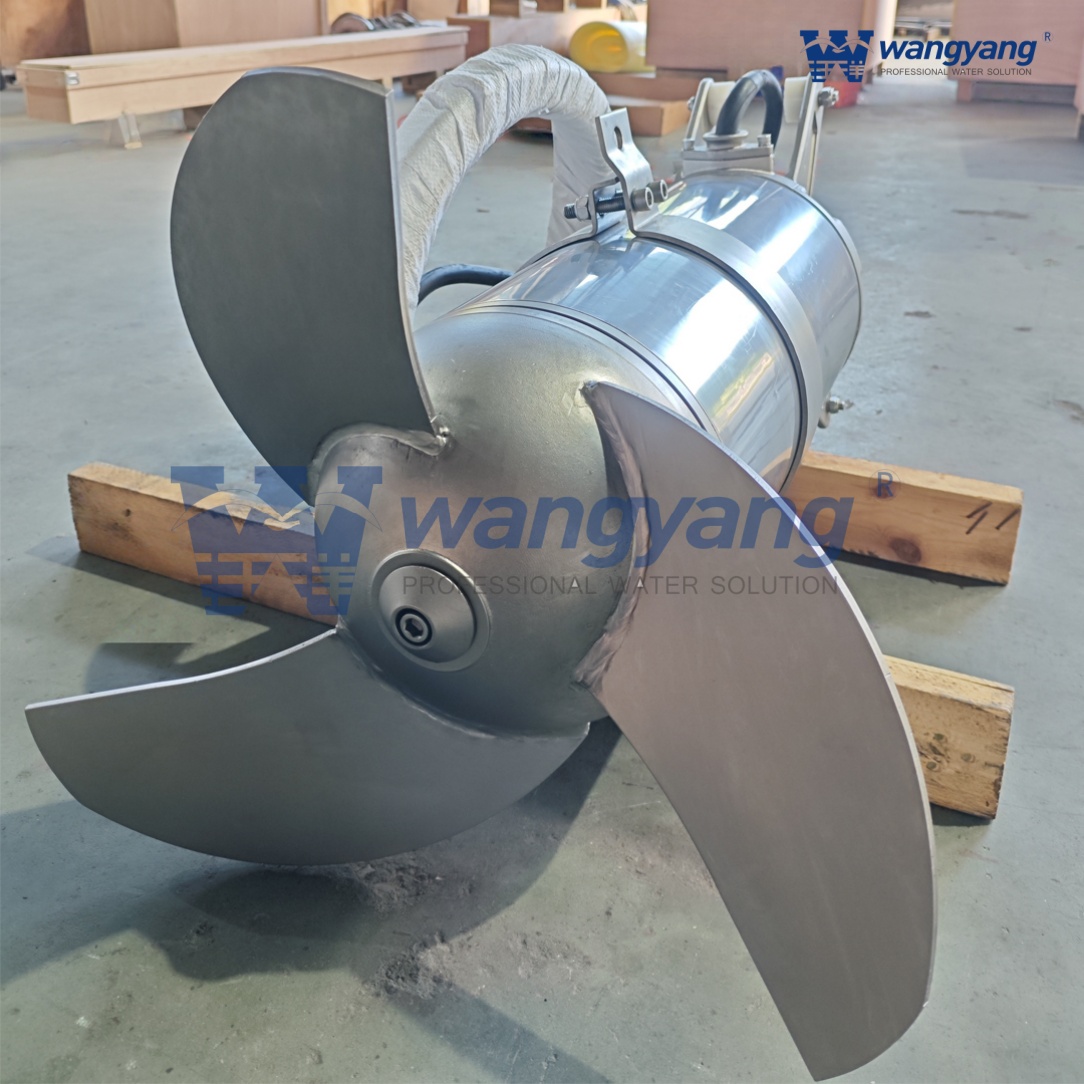

Entsprechend der Schaufelformungsmethode wird der QJB-Tauchrührwerk weiter in zwei Unterkategorien unterteilt: 1) Gussmischer: Die Schaufeln (Laufräder) werden durch Gießen geformt, und das Hauptgehäuse besteht aus Gusseisen; 2) Stanzmischer: Die Klingen werden durch Stanzen geformt und das Hauptgehäuse besteht aus Edelstahl.

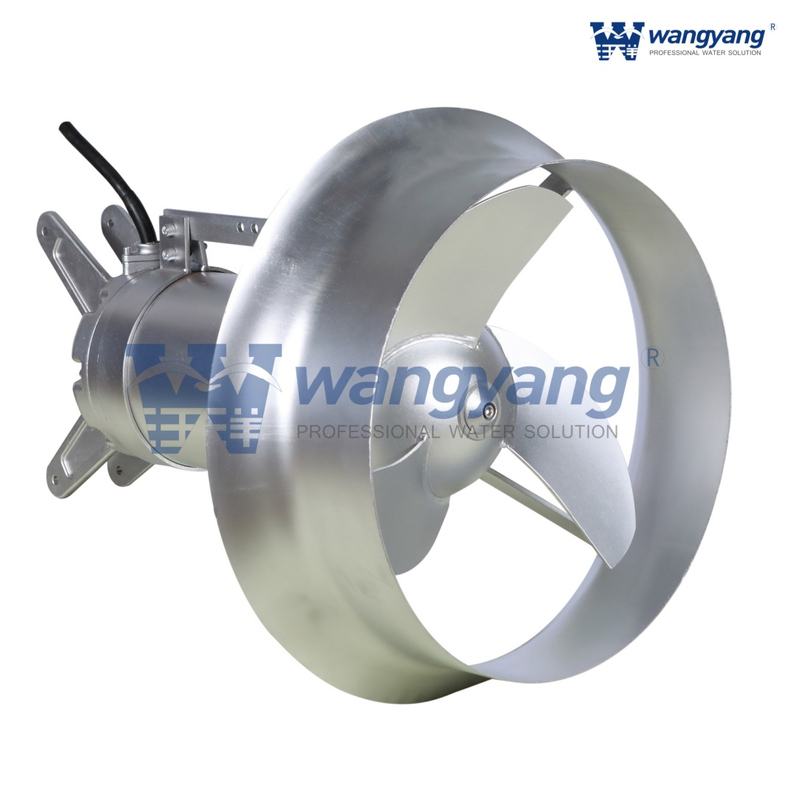

1.Misch-Tauchrührwerk

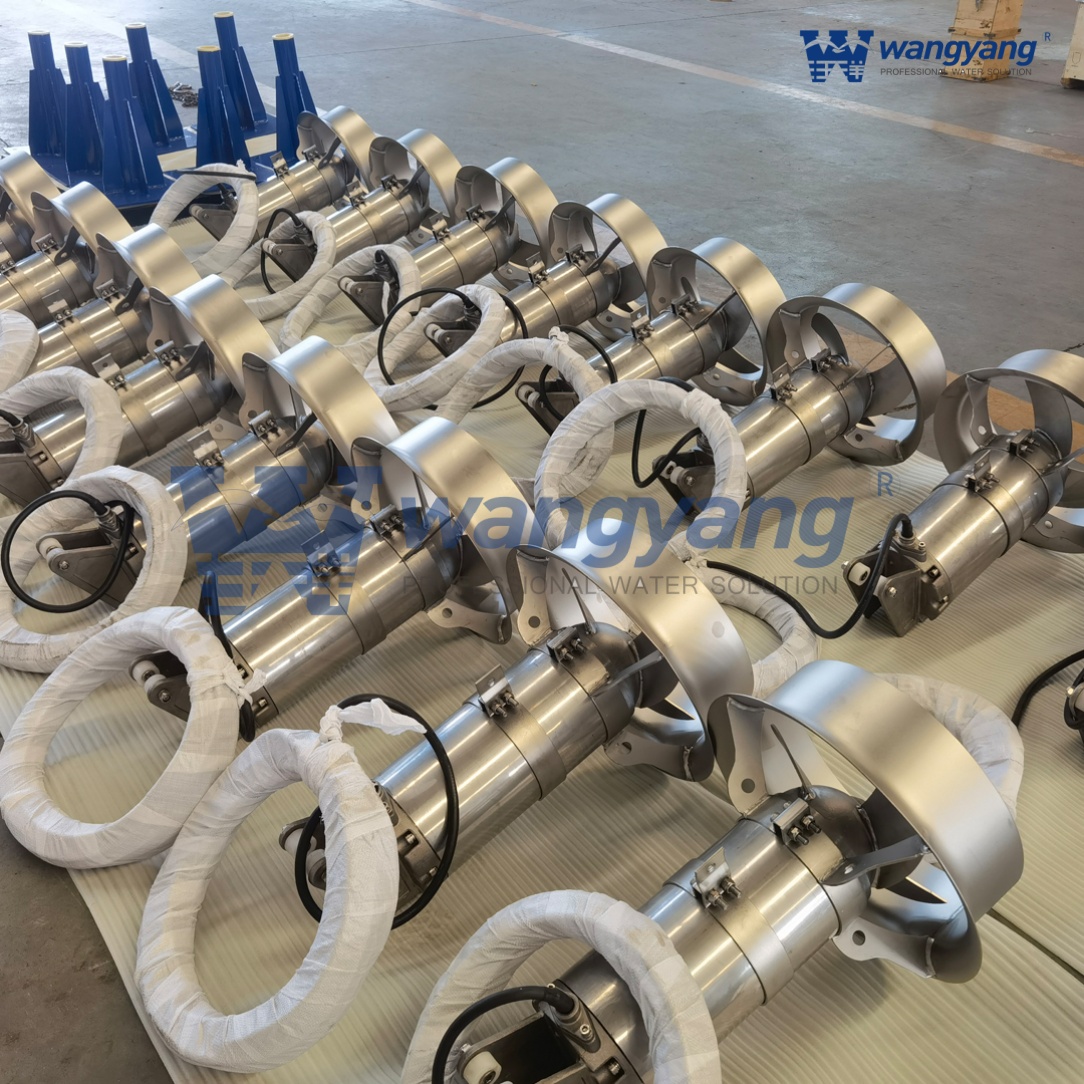

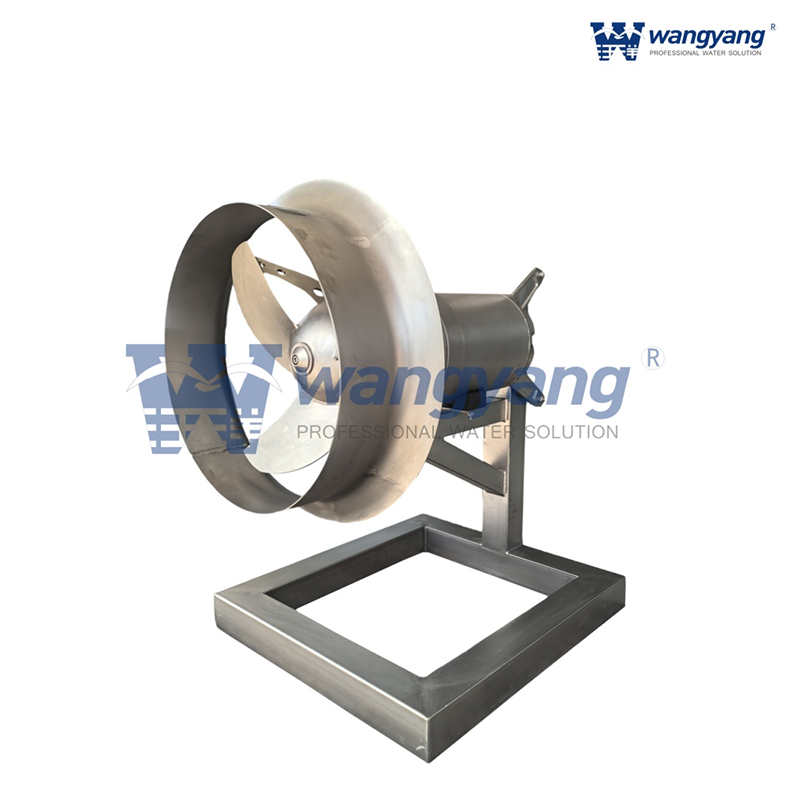

Wie in Abbildung 1 dargestellt, besteht das direkt angeschlossene Tauchrührwerk hauptsächlich aus zwei Teilen: dem Laufrad und dem Tauchmotor, wobei das Laufrad direkt auf der Motorwelle montiert ist. Es ist im Allgemeinen mit einem Strahlring ausgestattet (seine Funktion besteht darin, den axialen Fluss zu erhöhen, den radialen Fluss zu reduzieren, die Vibration des Laufrads zu reduzieren und die Betriebsstabilität zu verbessern); während das Propeller-Tauchmotorrührwerk mit niedriger Drehzahl nicht mit einem solchen Strahlring ausgestattet ist.

2.Low-Speed-Propeller-Tauchrührwerk

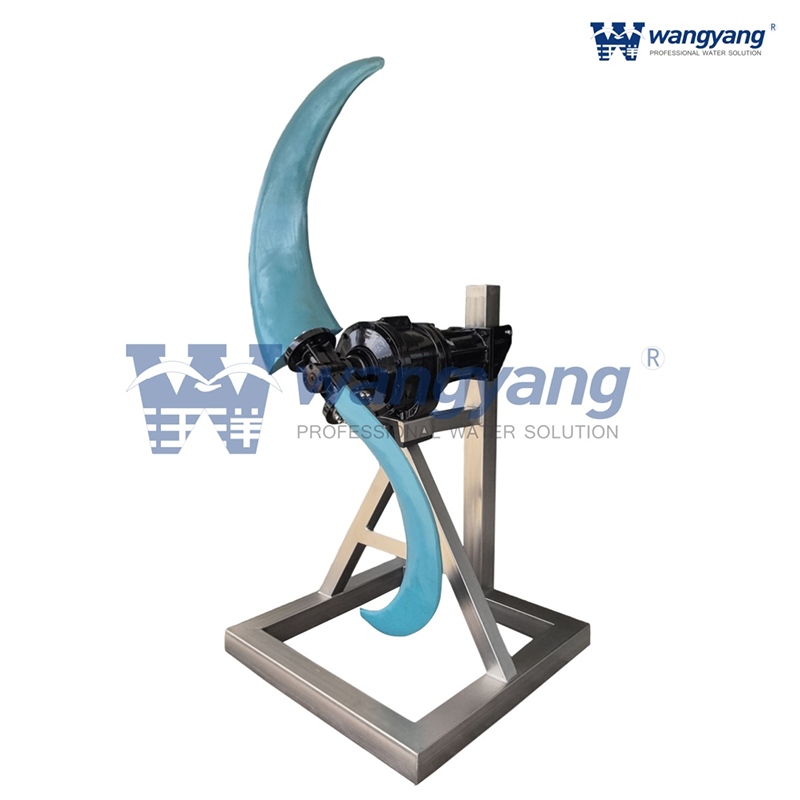

Wie in Abbildung 2 dargestellt, besteht der Propeller-Tauchrührwerk mit niedriger Geschwindigkeit hauptsächlich aus drei Teilen: einem Laufrad, einem Tauchmotor und einer Vorrichtung zur Geschwindigkeitsreduzierung. Das Laufrad ist auf der Abtriebswelle des Geschwindigkeitsreduziergeräts montiert.

Tabelle 1 Hauptleistungsparameter des QJB-Tauchrührwerks

Sr.	Modell	Leistung	Aktuell	Geschwindigkeit	Laufraddurchm.	Schub	Gewicht
1	QJB0.85/8-260/3-740C/S *	0.85	3.2	740	260	163	55
2	QJB1.5/6-260/3- 980C/S*	1.5	3.9	980	260	290	55
3	QJB2.2/8-320/3-740C/S*	2.2	5.9	740	320	582	110
4	QJB4/6-320/3-980C/S*	4	9.3	980	320	609	115
5	QJB1.5/8-400/3-740/S	1.5	4.5	740	400	600	70
6	QJB2.5/8-400/ -740/S	2.5	7.3	740	400	800	70
7	QJB3/8-400/3-740/S	3.0	8.0	740	400	850	70
8	QJB4/6-400/3-980/S	4.0	9.6	980	400	1200	73
9	QJB4/12-620/3-80/S	4.0	14.5	480	620	1100	184
10	QJB5/12-620/3-480/S	5.0	18.0	480	620	1800	184
11	QJB75/12-620/3-480/S	7.5	26.8	480	620	2600	229
12	QJB10/12-620/3-480/S	10.0	29.3	480	620	2900	229
13	QJB12/12-620/3-480/S	12.0	32.0	480	620	3100	250
14	QJB15/12-620/3-480/S	15.0	42.8	480	620	4200	305
15	QJB18.5/12-620/3-480/S	18.5	55.0	480	620	5300	315
16	QJB22/12-620/3-480/S	22.0	65.0	480	620	6100	335
Hinweis: Bei den Modellen mit einem Sternchen (*) handelt es sich um Gussmischer, bei den übrigen um Lochmischer

Tabelle 2 Hauptleistungsparameter von langsam laufenden Tauchpropellern

Sr.	Modell	Leistung	Aktuell	Geschwindigkeit	Laufraddurchm.	Schub	Gewicht
1	QJB1.5/4-1100/2-60/B	1.5	3.65	60	1100	680	150
2	QJB2.2/4-1100/2-80/B	2.2	5.05	80	1100	1925	160
3	QJB3/4-1100/2-100/ B	3.0	6.64	100	1100	2240	160
4	QJB414-1100/2-130/B	4.0	8.62	130	1100	2640	165
5	QJB1.5/4-1400/2-43/B	1.5	3.65	43	1400	650	150
6	QJB2.2/4-1400/2-50/B	2.2	5.05	50	1400	845	160
7	QJB3/4-1400/2-65/B	3.0	6.64	65	1400	1250	160
8	QJB4/4-1400/2-75/ B	4.0	8.62	75	1400	1680	172
9	QJB1.5/4-1600/2-39/B	1.5	3.65	39	1600	680	155
10	QJB2.2/4-1600/2- 43/ B	2.2	5.05	43	1600	910	165
11	QJB3/4-1600/2-51/B	3.0	6.64	51	1600	1548	165
12	QJB4/4-1600/2-62/B	4.0	8.62	62	1600	1810	170
13	QJB1.5/4-1800/2-34/B	1.5	3.65	34	1800	1120	190
14	QJB2.2/4-1800/2-39/B	2.2	5.05	39	1800	1332	200
15	QJB3/4-1800/2-44/B	3.0	6.64	44	1800	1815	200
16	QJB4/4-1800/2-52/B	4.0	8.62	52	1800	2360	280
17	QJB5.5/4-1800/2-62/B	5.5	11.7	62	1800	2820	280
18	QJB2.2/4-2200/2-30/B	2.2	5.05	30	2200	1305	210
19	QJB3/4-2200/2-34/B	3.0	6.64	34	2200	1810	210
20	QJB4/4-2200/2-38/B	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/B	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/B	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/B	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/B	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/B	5.5	11.7	43	2200	2760	290
22	QJB3/4-2500/2-29/B	3.0	6.64	29	2500	1960	220
23	QJB4/4-2500/2-33/B	4.0	8.62	33	2500	2640	290
24	QJB5.5/ -2500/2-39/B	5.5	11.7	39	2500	2920	290
25	QJB7.5/4-2500/2-43/B	7.5	15.9	43	2500	3230	300

• Mischen und Homogenisieren von Abwasser/Abwasser/Schlamm

• Verdickungsprozesse

• Schlammentwässerung

• Optimierung der Wärmeübertragung

• Tankreinigung

• Verhinderung der Partikelablagerung an Tankwänden/-böden

• Entfernung suspendierter Feststoffe

• Vereisungsschutz

• Wasserflusserzeugung

• Umwälzsysteme

Merkmale

• Struktur und Wartung: Kompakte Struktur, geringe Größe, geringes Gewicht, einfache Bedienung und Wartung, bequeme Installation und Überholung sowie lange Lebensdauer.

• Laufraddesign: Die hydraulische Designstruktur ist für eine hohe Arbeitseffizienz optimiert. Die nach hinten gekehrten Klingen verfügen über eine integrierte Selbstreinigungsfunktion, die verhindern kann, dass sich Schmutz aufwickelt und verstopft.

• Energieeinsparung und Antiabsetzschutz: Bei Verwendung in Verbindung mit einem Belüftungssystem wird der Energieverbrauch deutlich reduziert, die Effizienz der Sauerstoffübertragung deutlich verbessert und Sedimentation wirksam verhindert.

• Kabelabdichtung: Das einzigartige Kabelabdichtungsdesign eliminiert vollständig das Risiko von Wasserlecks durch das Kabel.

• Motorschutz: Die Motorwicklungen verfügen über eine Isolierung der Klasse F mit der Schutzart IP68. Es werden hochwertige Lager mit einmaliger Schmierung und wartungsfreier Leistung verwendet, die mit einer Ölkammer-Leckerkennung und Überhitzungsschutzfunktionen für die Motorwicklung ausgestattet sind, um einen sicheren und zuverlässigen Betrieb des Motors zu gewährleisten.

• Mechanische Abdichtung: Es werden zwei unabhängige mechanische Dichtungen verwendet, wobei das Reibungspaar aus korrosionsbeständigem Wolframkarbid besteht; Alle Befestigungselemente sind aus Edelstahl gefertigt.

• Korrosionsschutztechnologie: Standardkomponenten nutzen die elektrolytische Trenntechnologie, die Korrosion wirksam verhindern kann.

Vorteile

Kernvorteil	Detaillierte Vorteile
Hohe Effizienz und Selbstreinigung	Das hydraulische Design verfügt über nach hinten gekehrte Messer mit integrierter Selbstreinigungsfunktion. Dadurch wird verhindert, dass sich Fremdkörper auf das Laufrad aufwickeln oder es verstopfen, wodurch eine gleichbleibend hohe Leistung gewährleistet und Ausfallzeiten reduziert werden.
Überlegener Motorschutz	Der Motor ist auf Langlebigkeit ausgelegt und verfügt über eine Isolierung der Klasse F mit der Schutzart IP68. Eingebaute Sensoren für Ölkammerleckage und Wicklungsüberhitzung bieten automatischen Schutz vor kritischen Ausfällen.
Energie- und Kosteneinsparung	In Verbindung mit Belüftungssystemen verbessert der Mischer die Effizienz der Sauerstoffübertragung erheblich. Dies führt zu einem drastisch reduzierten Energieverbrauch für den gesamten Behandlungsprozess.
Zuverlässiges Dichtungssystem	Verfügt über ein einzigartiges Kabelabdichtungsdesign, um das Risiko von Wasserlecks zu vermeiden. Die Welle verfügt über zwei unabhängige Gleitringdichtungen aus korrosionsbeständigem Wolframcarbid, die eine wasserdichte Abdichtung auch bei rauen Medien gewährleisten.
Einfache Wartung	Entworfen mit kompakter Struktur und geringem Gewicht. Durch den Einsatz hochwertiger Lager mit Einmalschmierung ist das Gerät praktisch wartungsfrei, was die Überholung vereinfacht und die Betriebskosten senkt.
Hervorragender Korrosionsschutz	Standardkomponenten werden einer elektrolytischen Trenntechnologiebehandlung unterzogen, und der Hauptkörper ist in Edelstahl (gestanzte Version) oder Gusseisen erhältlich und bietet eine hohe Beständigkeit gegenüber korrosiven Abwasserumgebungen.
Vielseitige Anwendung	Erhältlich in zwei verschiedenen Serien (High-Speed-Mischen und Low-Speed-Flow-Propeller), sodass alles von der Schlammhomogenisierung bis zur großvolumigen Flüssigkeitszirkulation in Nitrifikationstanks flexibel gehandhabt werden kann.

Um die besten Ergebnisse zu gewährleisten, geben Sie bitte die folgenden Informationen an:

• Verwendungszweck;

• Tankform;

• Tankabmessungen, einschließlich Wassertiefe;

• Mediumeigenschaften: einschließlich Viskosität, Dichte, Temperatur, Feststoffgehalt usw.

Die für den Mischer erforderliche passende Leistung richtet sich nach dem Volumen, der Tankgröße, der Dichte und der Viskosität der Rührflüssigkeit. Je nach Bedingungen werden ein oder mehrere Mischer eingesetzt.

Das QJB-Tauchrührwerk muss vollständig in Wasser eingetaucht arbeiten und darf nicht in brennbaren und explosiven Umgebungen oder Umgebungen mit stark korrosiven Flüssigkeiten eingesetzt werden! Wenn Benutzer spezielle Nutzungsanforderungen haben, können sie mit unserer technischen Entwicklungsabteilung in Kontakt bleiben, um die beste Lösung zu finden.
