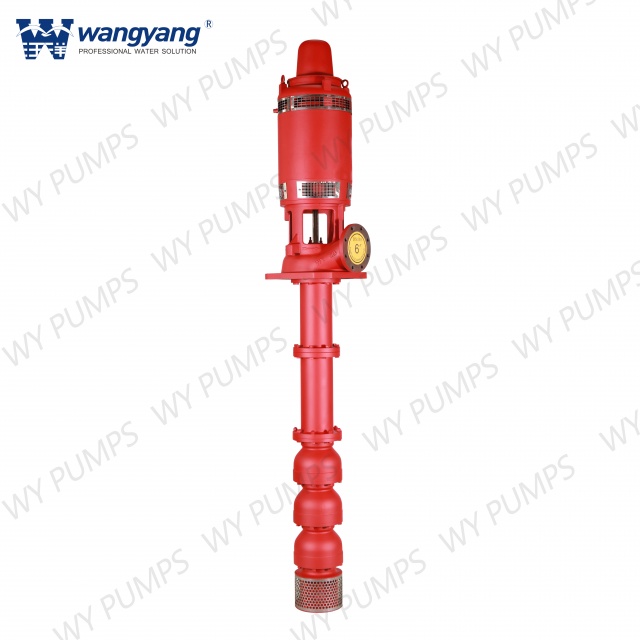

Was ist eine vertikale Turbinenpumpe?

Vertikale Turbinenpumpen  werden typischerweise dort eingesetzt, wo Flüssigkeiten aus Grundwasseroberflächen (Tiefbrunnenpumpen), künstlichen unterirdischen Lagerräumen (Durchlässe) oder offenen Flüssigkeiten hochgepumpt werden müssen. Das neue hydraulische und mechanische Design macht die vertikale Turbinenpumpe zu einem effizienten, kostengünstigen und wartungsarmen Betrieb.

Inhaltslisten:

• Einführung der vertikalen Turbinenpumpe

• Merkmale der vertikalen Turbinenpumpe

• Anwendung einer vertikalen Turbinenpumpe



Einführung der vertikalen Turbinenpumpe



Ein- oder mehrstufige Vertikalpumpen mit gemischten oder axialen Laufrädern und einem breiten hydraulischen Bereich sind die besten Optionen für Ihre spezifischen Einsatzbedingungen. Die Kombination aus Spender, Welle und Lager, mechanisch oder aus Gusseisen an der Oberfläche oder im Untergrund, kann als offene oder geschlossene Welle ausgeführt werden, um eine lange Lebensdauer zu gewährleisten. Standardgetriebe können von NEMA VHS-Standardmotoren, VSS-Motoren oder Dieselmotoren angetrieben werden.

Kapazität: ≤5000m³/h

Fallhöhe: ≤350 m

Motorleistung: 5,5–1600 kW

Nennspannung: 380 V, 6 kV, 10 kV

Brunnendurchmesser: 100–950 mm

Max. Entladungsdurchmesser: 650 mm



Material der vertikalen Turbinenpumpe

Schüssel: Gusseisen, Edelstahl

Schaft: Edelstahl

Laufrad: Gusseisen, Bronze oder Edelstahl

Entladungskopf: Gusseisen oder Kohlenstoffstahl

Merkmale der vertikalen Turbinenpumpe

• Saugglocke

Jede Saugglocke verfügt über Antiwirbelrippen und Hecklagerbuchsen. Die Saugglocken sind mit austauschbaren Verschleißringen erhältlich

• Laufrad

Geschlossene oder halboffene Designs und gegossen aus verschiedenen Materialien für Vielseitigkeit

• Ausgewuchtet, um einen vibrationsfreien Betrieb zu gewährleisten, und poliert, um die Leistung zu optimieren

• Mit einer Passfeder und einem geteilten Druckring an der Welle befestigt

• Schüsseln

• Kombiniert die Energieumwandlung und -verteilung in einem einzigen Gehäuse und ermöglicht so einen direkten Anschluss an das Säulenrohr

• Schüssellager

• Schüsseln können mit Metall- oder Doppellagern (Gummi und Metall) aus vielen verschiedenen Materialien ausgestattet werden, um den erforderlichen Anwendungen und Spezifikationen gerecht zu werden

• Pumpenwelle

• Der Schacht wird auf die Serviceanforderungen zugeschnitten und für jede Installation individuell dimensioniert. für maximales Drehmoment dimensioniert

• Eine abgestufte Welle mit Hülsen ist lieferbar

• Säulenmontage

• Säulenrohre sind geflanscht. Verbindungswellen werden durch Spaltring-, Passfeder- und Hülsenkupplungen verbunden. Die Hauptwellenlager sind austauschbar

• Säulenbaugruppen verfügen über integrierte Spinnen für Säulendurchmesser über 14 Zoll.

• Förderhöhe

• Der integrierte Fahrerständer ermöglicht einen einfachen Zugriff auf die abnehmbare Packungs-/Dichtungsbox und die Kupplung

• Jeder standardisierte Entladungskopf wird mit einer segmentierten Biegung/Motorstütze geliefert

• Wellendichtung

• Zur zuverlässigen Abdichtung und einfachen Wartung ist eine Stopfbuchse vorgesehen



Anwendung einer vertikalen Turbinenpumpe

Die vertikale Turbopumpe (VTP) ist eine Rotationskraftpumpe, die in vertikaler Konfiguration ein Radial- oder verbessertes Radiallaufrad verwendet. VTP ist in der Regel eine mehrstufige Pumpe, bei der viele Laufradebenen in einer Trommelbaugruppe gekapselt sind, und kann auch als tiefe oder kurze Pumpe klassifiziert werden.

Tiefbrunnenturbinen werden normalerweise beim Bohren installiert, und das Laufrad der ersten Stufe befindet sich unterhalb des Pumpenwasserspiegels. Bei diesen Pumpen handelt es sich um selbstansaugende, meist mehrstufige Bauteile, die hauptsächlich zum Transport von Wasser eingesetzt werden. Der Haupteinsatzbereich dieser Pumpen besteht darin, Wasser aus Tiefbrunnen ins Erdreich zu transportieren. Diese Pumpen transportieren Wasser zu Kläranlagen, Bewässerungssprinklern und Wasserhähnen im Haus. Kurze Pumpen sind den Tiefbrunnenpumpen sehr ähnlich.

Darüber hinaus kann VTP in der Saugtrommel oder unter der Erde installiert werden, um eine zusätzliche Saughöhe für das Laufrad der ersten Stufe bereitzustellen. Diese Pumpen werden normalerweise als Druckerhöhungspumpen oder für andere Anwendungen verwendet, bei denen eine niedrige positive Nettosaughöhe (NPSH) verfügbar ist.



Eine weitere einzigartige Anwendung von VTP besteht darin, dass Pumpen rückwärts laufen und als hydraulische Turbinen zur Stromerzeugung eingesetzt werden können. Bei dieser Anwendung wird die Saugdüse zum Auslass der Turbine und die Auslassdüse zum Einlass der Turbine. Der Wirkungsgrad einer Pumpe als Turbine ist vergleichbar mit dem einer Pumpe. Es ist Vorsicht geboten. Wenden Sie sich daher an den Hersteller, bevor Sie die Pumpe als Turbine verwenden. Bei Tiefbrunnenpumpen gilt: Auch eine Tauchtiefbrunnenpumpe ist anwendbar
